电动法兰闸阀

电动法兰闸阀简介：电动法兰闸阀（Z941H）由不锈钢法兰闸阀与电动执行器组成，在管路中使用时稳定可靠，所以在高压管路上常采用法兰闸阀。电动法兰闸阀是一种远程自动控制闸阀，通过电源驱动由阀杆带动阀杆做升降运动，从而控制闸阀的开启和关闭，适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的各种工况系统

联系我们立即咨询

产品详情

电动法兰闸阀简介：

电动法兰闸阀（Z941H）由不锈钢法兰闸阀与电动执行器组成，在管路中使用时稳定可靠，所以在高压管路上常采用法兰闸阀。电动法兰闸阀是一种远程自动控制闸阀，通过电源驱动由阀杆带动阀杆做升降运动，从而控制闸阀的开启和关闭，适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的各种工况系统管路上，主要用来截断或接通作用，一般不建议用来调节介质流量。

电动法兰闸阀优点：

1、流体阻力小，阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向。

2、密封面介质的冲刷和侵蚀小。

3、形体简单，制造工艺性好，使用范围广。

4、启闭较胜利，启闭时闸板运动方向与介质流动方向相垂直。

5、介质的流动方向一般不受限制，介质可从闸阀的两侧任意方向流过。

电动法兰闸阀设计标准：

设计制造：GB/T12234-89

结构长度：GB/T12221-89

法兰连接尺寸：JB/T79-94

阀门检查和试验：GB/T13927-9

电动法兰闸阀性能规范：

试验压力(MPa) ：1.6 2.5 4.0 6.4

强度试验(MPa)：2.4 3.75 6.0 9.6

密封试验(MPa)：1.76 2.75 4.4 7.04

低压密封试验(MPa)：0.6MPa

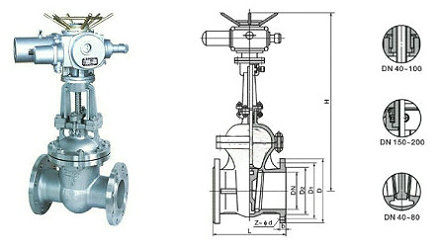

电动法兰闸阀结构图

电动法兰闸阀技术参数：

公称通径	DN50-DN600mm
阀体形式	直通铸造体
公称压力	国标PN1.6、2.5、4.0、6.4 MPa
连接形式	法兰连接
控制方式	电动控制（电源驱动）
阀体材质	WCB、CF8、CF3、CF8M、CF3M
环境温度	-20～+60℃、环境湿度：≤90%
